Description
Les remorques porte-caissons PRONAR représentent une solution pratique pour les exploitants souhaitant éviter l’investissement dans différentes remorques. En effet, les porte-caissons PRONAR sont des machines polyvalentes. Equipés d’un crochet, les porte-caissons peuvent transporter tous types de conteneurs pour différentes utilisations (matériaux, engins TP, engins agricoles, outils industriels, céréales, végétaux, déchets…)

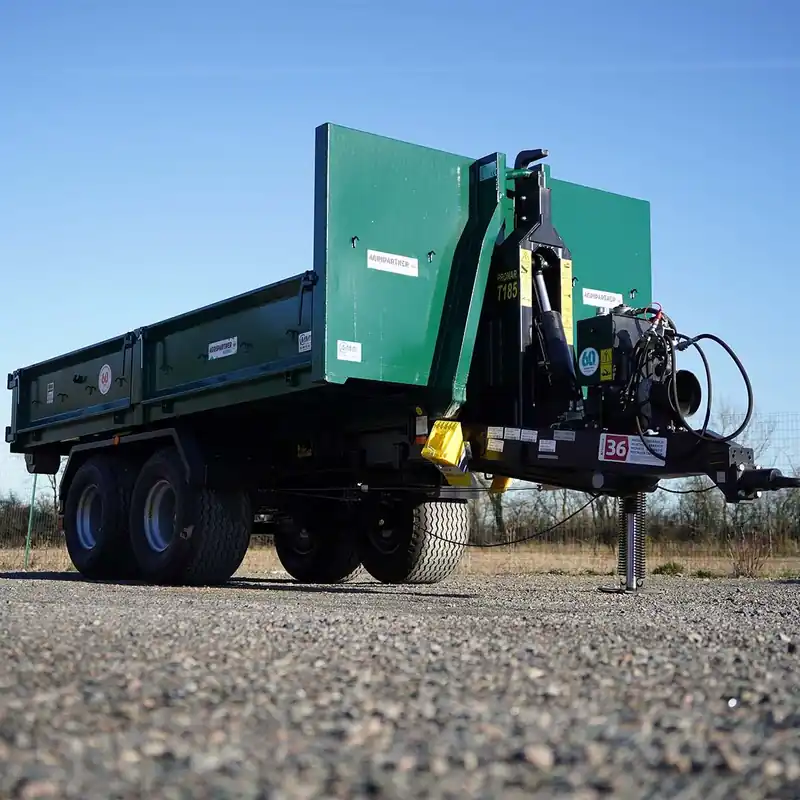

Nous vous proposons le porte-caissons modèle T185 de la marque PRONAR en version 15T PTAC (poids total en charge).
Outils également disponible de 15 à 34T en version 3 essieux (modèle T386).
Le porte-caissons T185 est un outil polyvalent de transport qui saura satisfaire toutes les exploitations : ETA entreprises de travaux agricoles, CUMA, paysagistes, pour de nombreux types de travaux.
Avantages du porte-caissons T185 :
- Prix abordable
- Polyvalent : plusieurs longueurs de caissons
- Commande facile avec une télécommande
- Sécurité grâce à un système de report de charge
- Outils de transport polyvalent pour le transport de benne à céréales, végétaux pour la méthanisation, benne TP renforcée, plateau porte outils
- En option : réseau hydraulique indépendant avec un groupe hydraulique
Caractéristiques techniques :
|
Poids total autorisé (Kg)
|
15000
|
|
Charge (Kg)
|
12130
|
|
Poids à vide du porte caisson (Kg)
|
2870
|
|
Longueur sans la benne (mm)
|
5940
|
|
Longueur avec conteneur le plus court / le plus long (mm)
|
6415 – 6782
|
|
Largeur sans la benne (mm)
|
2360
|
|
Largeur avec la benne min/max (mm)
|
2360 – 2550
|
|
Hauteur du crochet du conteneur min/max
|
1450 – 1570
|
|
Distance entre les rouleaux de conteneur
|
1070
|
|
Longueur totale du conteneur min/max (mm)
|
4100-5050
|
|
Largeur totale du conteneur (mm)
|
2550
|
|
Hauteur totale du conteneur (mm)
|
2000
|
|
Hauteur du véhicule sans /avec conteneur (mm)
|
2512
|
|
Hauteur des rouleaux conduisant le conteneur (mm)
|
900
|
|
Angle maximal de bennage du conteneur ()
|
46
|
|
Demande d’huile / pression d’huile (l/bar)
|
15/200
|
|
Espacement des roues (mm)
|
2000
|
|
Suspension
|
Tandem à balancier
|
|
Poids autorisé sur la flèche (Kg)
|
2000
|
|
Pneus
|
500 – 50.17
|
|
Conçu pour vitesse (km/h)
|
25
|
|
Puissance minimum du tracteur (Cv/kW)
|
78/57.3
|
Equipement de base du porte-caissons T185 :
- Train roulant : tandem à balancier. Espacement des essieux 2000mm.
- Flèche rigide
- Freins hydrauliques aux tambours 300×135
- Attelage rigide Ø 50mm
- Béquille hydraulique droite avec vanne d’arrêt
- Pare-chocs et rampe de feux arrière télescopique
- Garde-boues
- Feux arrière avec grilles de protection contre détérioration
- Feux de gabarit
- Relevage du bras principal réalisé par un vérin
- Changement automatique basculement/benne
- Rotation du bras secondaire du bras de crochet
- Cale de guidage entre le châssis et le caisson
- Commande hydraulique indépendante des fonctions du porte-caissons
- Blocage du conteneur hydraulique, pour la sécurité au transport
- Alimentation électrique 12V
- Crochet avec blocage automatique de conteneur et réglage de hauteur dans deux positions (pour conteneurs
- Deux cales de roues + supports galvanises
- Couleur du châssis rouge RAL3000
Equipement optionnel :
- Commande électrique des 4 fonctions du porte-caissons avec un boitier de commande filaire
- Commande électrique des 4 fonctions du porte-caissons avec un boitier de commande filaire + groupe dhuile indépendant fournis avec cardan
- Peinture personnalisable
- Changement de roues
- Différents modèles de caissons agri, TP
- Attelage K80mm
- Attelage rigide Ø 50mm
- Béquille télescopique avec engrenage
- Système de freinage: pneumatique 2-circuit avec ALB
- Garde-boues aluminium
- Double réseaux de freinage hydraulique et pneumatique
- Paire de connexion hydraulique à larrière du porte-caissons
générale du porte-caissons T185 :
Le châssis est fait à partir de cadre tubulaire mécanosoudé. La majorité des composants proviennent de la fabrication PRONAR. PRONAR possède sa propre production de vérins hydrauliques, de jantes. La soudure est robotisée.
Le grenaillage du support métallique et les deux couches de peinture garantissent une bonne longévité de loutil.
Le porte-caissons est équipé de rail de guidage pour la mise en place du caisson sur le châssis.
Flèche rigide
Dans léquipement standard, chaque fonction est commandée individuellement par des fonctions simple ou double effet. Une potence est située sur la flèche pour organiser les flexibles.
Pare-chocs arrière télescopique : cet équipement permet dajuster la position de la rampe de feu suivant le gabarit du caisson. Pare-chocs arrière avec réglage manuel dans 2 positions (dépend de la longueur du conteneur).
Crochet avec la sécurité automatique de conteneur :
- Réglé dans 2 positions
- Adapté aux conteneurs DIN 307-22 et SS 3021
- Peut travailler avec des conteneurs d’une hauteur 1450 mm ou 1570 mm
- Le cliquet protège le conteneur contre le mouvement
Blocage hydraulique de conteneur :
- Protège le conteneur contre le mouvement pendant le travail et le transport.
Le bras principal est télescopique :
- Avancé de 1300 mm par un vérin hydraulique
- Cet ajustement permet de travailler avec différents conteneurs de longueur 4100 – 5050 mm
- Chaque vérin est équipé de freins qui limitent la vitesse de déplacement de bras dans la dernière étape de pliage
La rotation du bras principal est assurée par un vérin de la marque PRONAR.
Les trains roulants, essieux tandem à balancier sont adaptés pour les tonnages de 12 à 15T. Ce type dessieu est intéressant pour sa compacité permettant d’accéder facilement aux chantiers exigus. La distance réduite entre lessieu avant et arrière permet de réaliser des manœuvres courtes et limite le ripage des pneumatiques.
Les essieux sur balancier ne demandent pas beaucoup dentretien, un des intérêts de cet équipement est la garde au sol limité.
Frein hydraulique 300×135.
Lors des phases de bennage, un blocage d’essieu avec deux vérins hydrauliques maintiennent le porte-caissons en position pour une meilleure stabilité.
Béquille hydraulique avec rappel mécanique par deux ressorts, équipée d’une vanne d’arrêt pour bloquer le circuit.
Anneau d’attelage Ø50mm
En option : La télécommande filaire permet de commander la descente et la montée du caisson sur le porte-outil. A partir de cette commande, vous pilotez les fonctions suivantes :
- Blocage du conteneur
- Blocage hydraulique du bras principal
- Le bennage du bras principal avec deux vérins
- Report de charge
La programmation des différentes fonctions permet de bloquer les fonctionnalités interdites simultanément. Cela pour favoriser la sécurité.
En option : Groupe hydraulique indépendant avec commande électrique.
Démarche et carte grise à la charge du client.
Caractéristiques
| Marque |
PRONAR |
| Poids (Kg) |
2870.000000 |
| Puissance tracteur (cv) |
57.3 – 78 |
| Type de matériel |
Porte-caissons |
| Type de freinage |
Hydraulique |
| Type d’essieu |
Fixe |
| Suspension |
Tandem à balancier |
